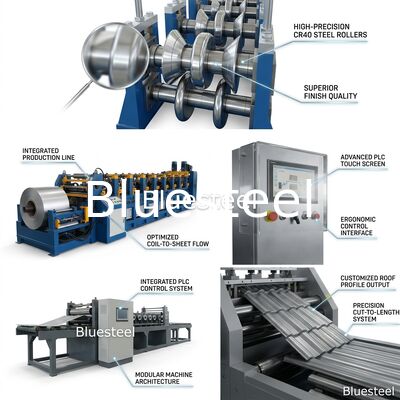

درLC-MR-PRO-1500 ماشین ساخت رول سقف فلزی با سرعت بالاتا40 متر در دقیقهاز ورق های سقف دقیق شکل گرفته شده با یکپارچه شدن خودکار و برش پرواز servo-driven.طراحی شده برای پیمانکاران بزرگ ساختمانی و تولید کنندگان مواد سقف اختصاصی که پروژه های زیربنایی عمده را در سراسر آسیای جنوب شرقی تامین می کنند، این خط تولید سقف حجم بالا را از یک گلوی فشرده کار به یک فرآیند ساده و تک عامل تبدیل می کند.و یک قاب تک بلوک CNC، LC-MR-PRO-1500 تولید، سازگاری و زمان کار مورد نیاز برای سقف های استادیوم، پارک های صنعتی و توسعه های شهری مسکونی را فراهم می کند.
LC-MR-PRO-1500 در حال تولید 40 m/min خط شکل گیری با سرعت بالا
نقاط درد پیمانکار و راه حل های ما
نقطه درد
تولید آهسته باعث ایجاد تنگنایی در تحویل می شود.دستگاه های استاندارد 8-15 m/min نمی توانند به مهلت هایی برای پروژه هایی که نیاز به بیش از 10،000 m2 سقف در هفته دارند، برسند. تولید به مسیر بحرانی تبدیل می شود، کار سایت را به تاخیر می اندازد و مجازات ایجاد می کند.
راه حل ما
سرعت توليد 25-40 متر/دقيقه 3-5 برابر متوسط صنعتیک شیفت تنها 12،000 × 18،000 متر مربع ورق های سقف را تولید می کند. عملیات چند شیفت نیازهای بزرگترین پروژه های زیرساخت آسیان را بدون قراردادهای فرعی برآورده می کند.
نقطه درد
دستکاری مواد هزینه های نیروی کار را افزایش می دهد.خطوط سنتی برای انباشت نیاز به ۳ تا ۴ کارگر دارند که آنها را در معرض لبه های تیز ورق و فشار تکراری قرار می دهند. در مناطق صنعتی آسیای جنوب شرقی، دسترسی به نیروی کار به طور فزاینده ای غیرقابل اعتماد است.
راه حل ما
یک استایل خودکار پنوماتیک یک عامل کل خط را اداره می کند.دستکاری ورق ها تا 6 متر با سرعت تولید کامل ، با ترازوی خودکار به ارتفاع 1200 میلی متر. نیاز به نیروی کار از 4 کارگر به 1 نفر کاهش می یابد ، بدون دستکاری دستی ورق.
نقطه درد
ابعاد متناقض ورق به شهرتش آسیب می رسونهتغییر طول در طول دوره های طولانی باعث مشکلات نصب در محل و اتلاف مواد می شود. صاحبان پروژه اعتماد به نفس خود را از دست می دهند هنگامی که تحویل ها از دسته به دسته متفاوت هستند.
راه حل ما
در حال حرکت در حال حرکت با دقت ±0.5 mm در حلقه بسته.تیغه کاربید برای 500،000+ برش درجه بندی شده است. رول های GCR15 ثبات پروفایل را در بیش از 100،000 متر خطی حفظ می کنند. گزارش های کیفیت دیجیتال با هر دسته تولید برای مستند سازی پروژه وجود دارد.
نقطه درد
زمان توقف در طول فصل اوج به معنای از دست دادن مهلت ها است.خرابی ماشین در وسط یک پروژه بزرگ باعث خسارت های نقدی و آسیب شهرت می شود که سال ها طول می کشد تا از آن بهبود یابد.
راه حل ما
اجزای صنعتی با امتیازات مستند MTBF.حسگرهای اضافی و طراحی ماژولار برای رفع مشکلات سریع ماژول تشخیص از راه دور 4G اختیاریقطعات ضروری در عرض 48 ساعت به تمام پایتخت های آسيان تحت 24 ماه گارانتی کامل ارسال شد.
نقطه درد
برنامه ریزی کارهای پیچیده در اندازه های مختلف ورق.پروژه های بزرگ نیاز به طول و پروفایل های مختلف ورق دارند، ایجاد هرج و مرج در برنامه ریزی تولید و اتلاف هزینه های تغییر.
راه حل ما
زيمنس S7-1200 مدیریت دسته با انتظار کارپیش بارگذاری سفارشات متعدد با طول و مقادیر مختلف. سیستم به طور خودکار صف را با تولید مداوم صفر تغییر اجرا می کند.گزارش های تولید صادرات به USB برای اسناد مشتری.

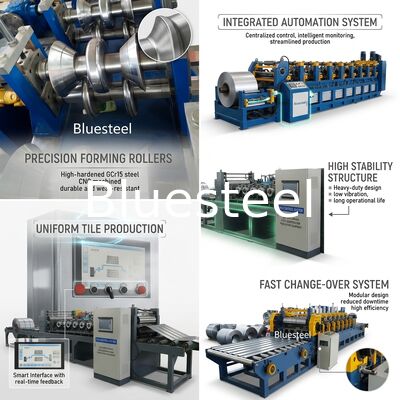

ویژگی های کلیدی
سرعت تولید 40 m/min15 کیلو وات محرک اصلی با VFD حلقه بسته. 12،000 18،000 متر مربع در هر شیفت 8 ساعته تولید می کند. پاک کننده هیدرولیک و ایستگاه صاف کننده 7 رول از تنگه های تغذیه مواد جلوگیری می کند.
تراشنده پرواز کنندهماشين برش با سيستم سرو در حال هماهنگي با سرعت خط ، تیغه کاربيد با قدرت 500000 برش ، تنظیم اتوماتیک فاصله تیغه بر اساس ضخامت ورودی مواد
انتیگریت شده اتوماتیکاستاکر پنوماتیک با ارتفاع و تراز قابل برنامه ریزی. ورق های 1.56 متری را اداره می کند. اخراج خودکار بر روی ناقل رول برای جمع آوری فورتک.
GCR15 رول های استیل لاستیکیفولاد معادل SUJ2 برتر ، کروم سخت ، HRC 60 ٪ 64. سطوح آینه ای برای علامت گذاری صفحه صفر. مقاومت لباس در برابر فولاد استاندارد 45 #.
کنترل هوشمند زیمنس S7-1200HMI رنگی 12 اینچی با مدیریت دسته بندی، برنامه ریزی کار و نظارت از راه دور 4G اختیاری. گزارش های تولید شیفت را برای مدیریت پروژه تولید می کند.
فریم ماشین آلات CNC یک بلوکفریم اصلی یک قطعه جوش داده شده و تخفیف استرس. ضخامت دیوار 25 میلی متر. سطوح نصب رول CNC ماشینکاری شده از انحراف تراز در معرض بار های با سرعت بالا جلوگیری می کنند.
ادغام خطی کاملسیستم کلید در دست: 10 تن decoller & پلاس; leveler & پلاس; تشکیل واحد & پلاس; flying shear & پلاس; auto-stacker & پلاس; انتقال دهنده خروجی. تمام ایستگاه ها از طریق PLC مرکزی هماهنگ شده اند.
مشخصات فنی
| پارامتر | مشخصات |
|---|
| سرعت شکل گیری | 25-40 m/min (کنترل VFD، سرعت پیش تنظیم شده برای هر ماده) |
| قدرت موتور اصلی | 15 kW، 380V / 50Hz سه فاز (440V / 60Hz در دسترس) |
| مواد و سختی رول | فولاد حامل GCR15 (SUJ2) ، کروم سخت، HRC 60 ٪ 64 |
| ایستگاه های رولر | 20 ایستگاه، قطر عمود 85 میلی متر، پشتیبانی دو طرفه |
| ساخت قاب | صفحه فولادی یک بلوک، دیواری 25 میلی متری، ماشینکاری CNC |
| سیستم برش و تحمل | سرواوی پرواز، تیغه کاربید، دقت ±0.5 میلی متر |
| محدوده مواد | فولاد گالوانیزه / PPGI / آلومینیوم / زنکالم ، 0.3 ∼ 1.2 میلی متر |
| عرض کویل و Decoiler | 1،500 mm std؛ گسترش هیدرولیک 10 تن با کنترل حلقه |
| ایستگاه تراز | دستگاه تراز 7 رولر با تنظیم مستقل فاصله |
| استاکر اتوماتیک | پنوماتیک، حداکثر انبار 1200 میلی متر، طول ورق 1.56 متر |
| سیستم کنترل | سيمنز S7-1200 PLC، 12 اينچ HMI، دسته mgmt، نظارت از راه دور آماده |
| ابعاد خط (L × W × H) | 22،000 × 2,500 × 1,800 میلی متر (خط کامل) |
| کل وزن و قدرت | حدود 14 تن؛ 28 کیلو وات نصب شده، 380 ولت 3 فاز |
درخواست ها
LC-MR-PRO-1500 به طور خاص برای زیرساخت های بزرگ و سقف های تجاری در سراسر جنوب شرقی آسیا ساخته شده است:
- انبارهای پارک صنعتی● سقف استاندارد در صدها ساختمان در مناطق تولیدی تایلند، ویتنام و اندونزی
- استادیوم ها و مراکز کنوانسیوندر صورتی که کیفیت ثابت ورق و تحمل ابعاد تنگ قابل مذاکره نیست
- توسعه شهرک های مسکونیهزاران ورق سقف یکسان در زمان تحویل داده می شود
- ساختمان های فرودگاه و ترمینال بندر تقاضا برای ردیابی کامل مواد و مستندات کیفیت
- گیاهان مخصوص پوشش سقف✓ تأمین شبکه های توزیع کننده در کشورهای مختلف آسیان
سازگار با JIS G3302 فولاد گالوانیزه، ASTM A792 زنکالمو، و PPGI از منابع محلی از تمام تامین کنندگان اصلی کویل آسیان.
بسته بندی و تضمین کیفیت
هر LC-MR-PRO-1500 یکتست پذیرش کارخانه 3 روز(FAT) از جمله یک آزمایش تولید 48 ساعته مستمر با نمونه گیری کیفیت هر 2 ساعت.خط کامل به ماژول های منطقی جدا می شود (decoiler)هر ماژول درمان ضد خوردگی VCI و پوشش کششی صنعتی چند لایه ای را دریافت می کند.در دو کانتینر مکعب ۴۰ فوت بالا به لانه های حمل و نقل فولادی مصالحه شده متصل شده است.
در هر دستگاهي:یک کیت ابزار جامع با کلید های چرخش و لوازم تنظیم، موجودی دو ساله قطعات یدکی حیاتی (رولرها، تیغه ها، سنسورها، کمربندها، ماژول پشتیبان PLC، صفحه ی پشتیبان HMI)مستندات فنی کامل به زبان انگلیسی، به زبان اندونزیایی و ویتنامی، درایو USB با کتابخانه ویدیویی کامل راه اندازی و نگهداری و کاتالوگ قطعات یدکی با کد سفارش.
24 ماه گارانتی کاملپوشش تمام اجزای مکانیکی و الکتریکی. نظارت انتخابی بر نصب در محل و آموزش اپراتور توسط یک مهندس زمینی لانکای (10 روز کاری، در دسترس برای تمام کشورهای آسیان).تحویل 48 ساعته قطعات ضروری به تمام پایتخت های آسیان.
